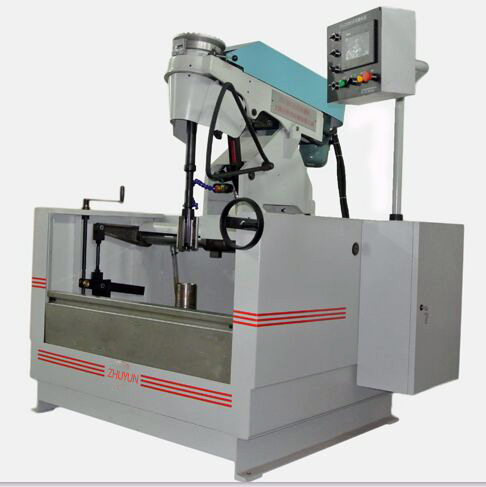

高精密数控立式珩磨机

作者:zhuyunjx 时间:2016-07-21 15:53


技术参数

  • 孔径范围:19-203mm (0.75 - 8.00 inch),对于超出加工孔径范围的工件时,请与我们联系。
  • 最大工件重量:680 kg (1500 lbs)
  • 主轴功率:2.2 kW (3马力)
  • 主轴转速:90到350RPM,无极可调速
  • 冲程功率:0.75Kw (1马力)
  • 冲程速度:40到90次/分,无极可调速
  • 最大冲程长度:0-225MM(0到9inch)
  • 孔长范围:可到470mm18inch),珩磨超出长度的工件时,请与我们联系。
  • 机床尺寸:L2400MM×W2000MM×H2200MM
  • 机床重量:1150Kg
  • 冷却液:工业珩磨油(CMB-30-55
  • 油箱容量:208
  • 冷却泵电机:0.75Kw
  • 三相电:380V50Hz3ph

性能特点

  • 配备PLC电脑控制易于使用操作的彩色操作屏。采用进口的PLC处理器,显示触摸屏。
  • 显示屏可显示每个孔的上中下三个不同位置的扭矩大小,从而可判断孔径的一致性。
  • 可加工最大680 kg(1500 lbs)的大型零件。
  • 立式冲程机构比其它同类的设备保证更高的几何精度,尤其在加工异形工件优势明显。
  • 新型的2.2 Kw (3hp)伺服传动冲程系统能提高柔性和加工精度。冲程伺服控制保证了内部网纹一致,能精确控制网纹的角度,并能在孔的任意位置实现短冲程和短停顿操作,孔的端部也能达到高精度的珩磨。
  • PLC电脑控制底部短珩磨可实现盲孔的高精度珩磨。
  • 工作台极其简单,无论工件外形如何,装夹非常方便可靠,更改不同的工件时,工装费用极其便宜。
  • 特制的珩磨头加工范围广,采用进口磨料制作的各种珩磨条性能卓越,极大降低了珩磨工具的成本。

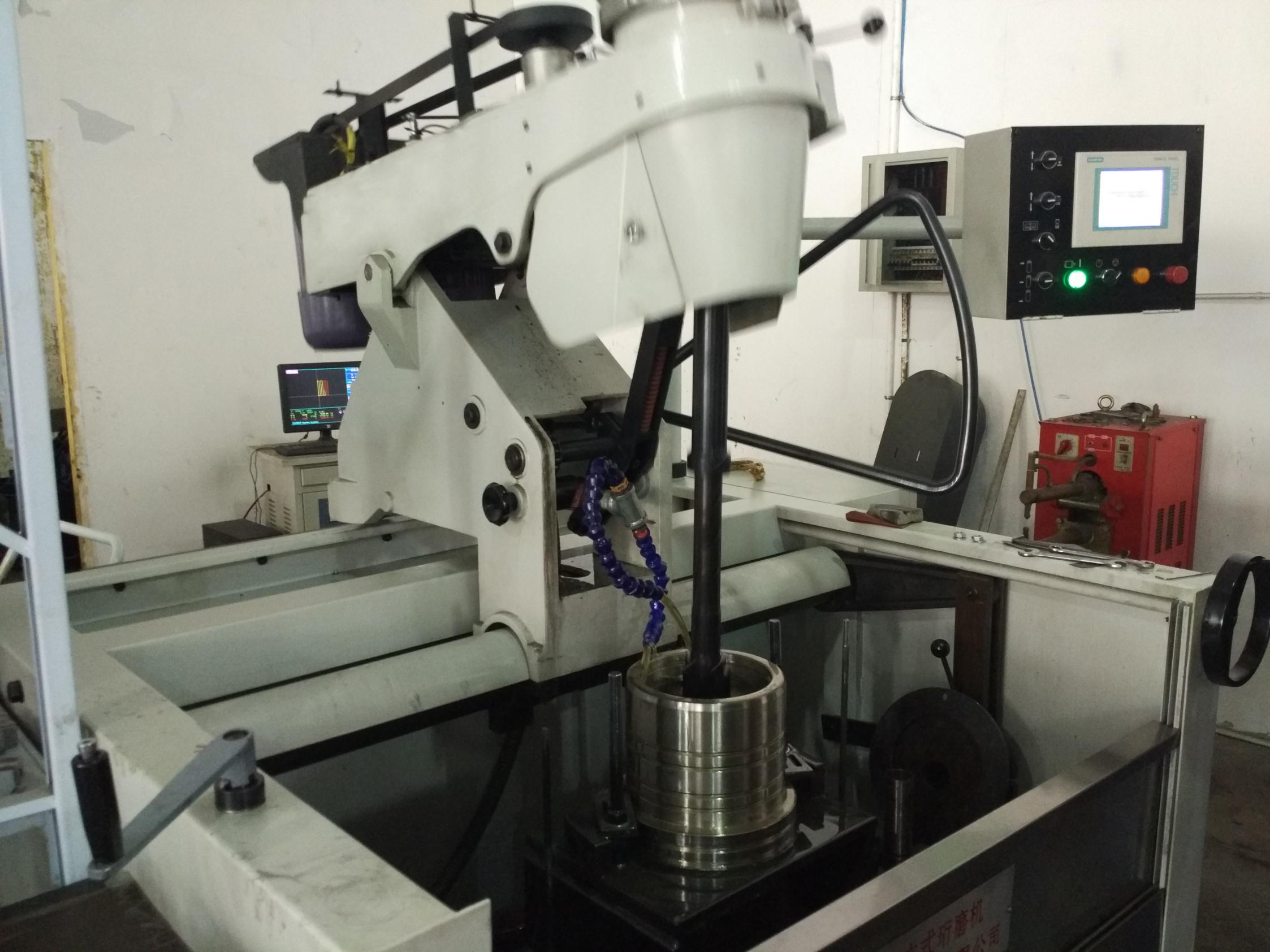

  • 加工精度示例:加工ф100×孔长200的陶瓷/铸铁缸套,余量在0.15-0.20之间,分粗精珩磨,采用粗细不同的金刚石珩磨条,加工时间为5-8分钟,加工后圆柱度可达到0.003以内,粗糙度可达Ra0.2以内。

加工场合:

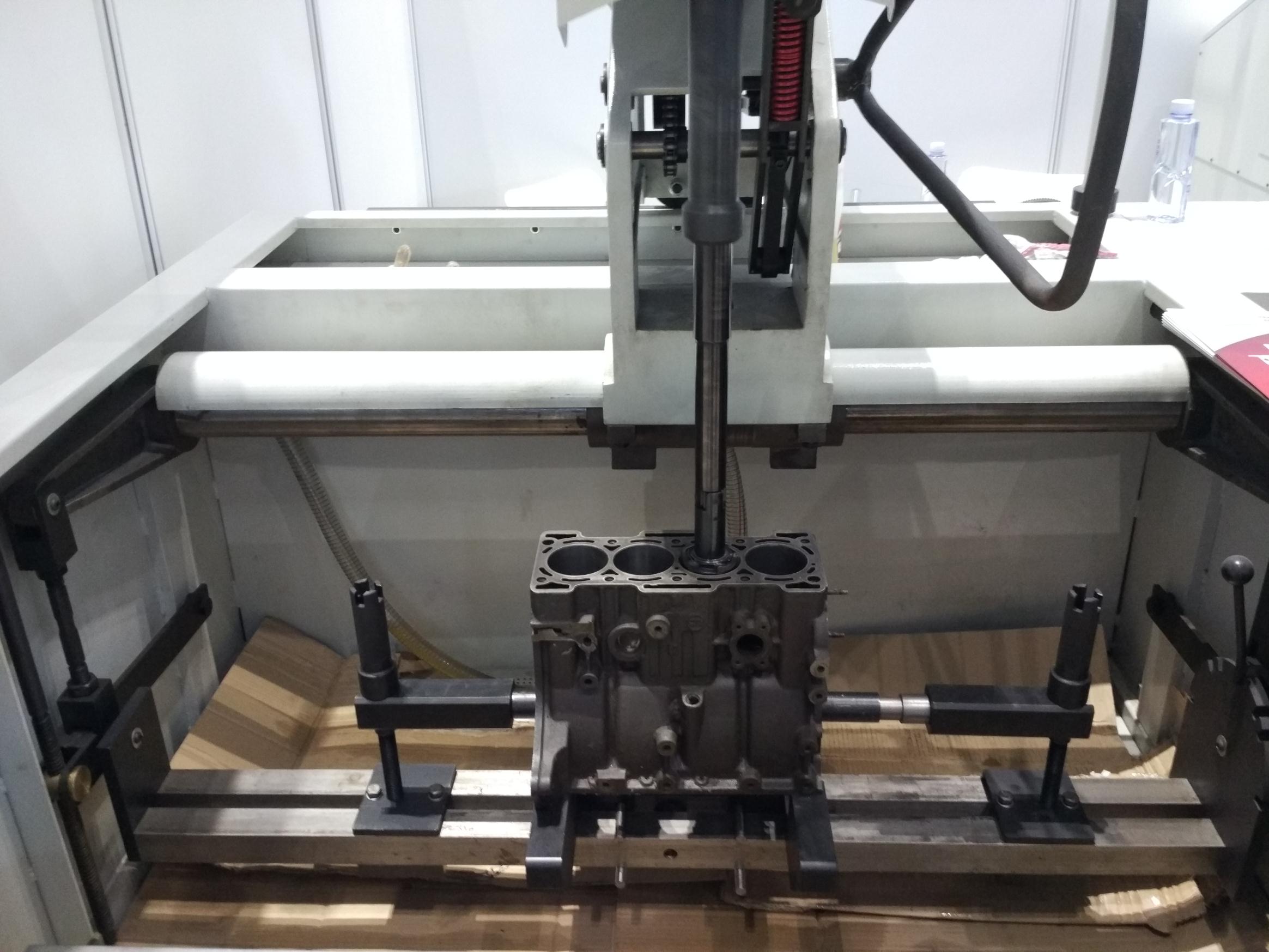

MVR220机床设计使用于中低产量的大型零件加工:包括各种汽车发动机缸体试制车间加工,汽车发动机翻新维修,各种汽车缸体修理维护行业,大型柴油机连杆加工,大型压缩机缸体加工,火车空调的压缩机缸体,油田部件,多孔天然气/柴油机缸体,各种缸套,制动鼓,大型液压件,和其他相似的应用场合。该机床是国内市场上首个具有卓越竞争力的大型零件珩磨系统,价格只有进口同类型的三分之一,并且有些功能只有在贵5-10倍以上的进口机床上才有。
